EМС-Экранирование

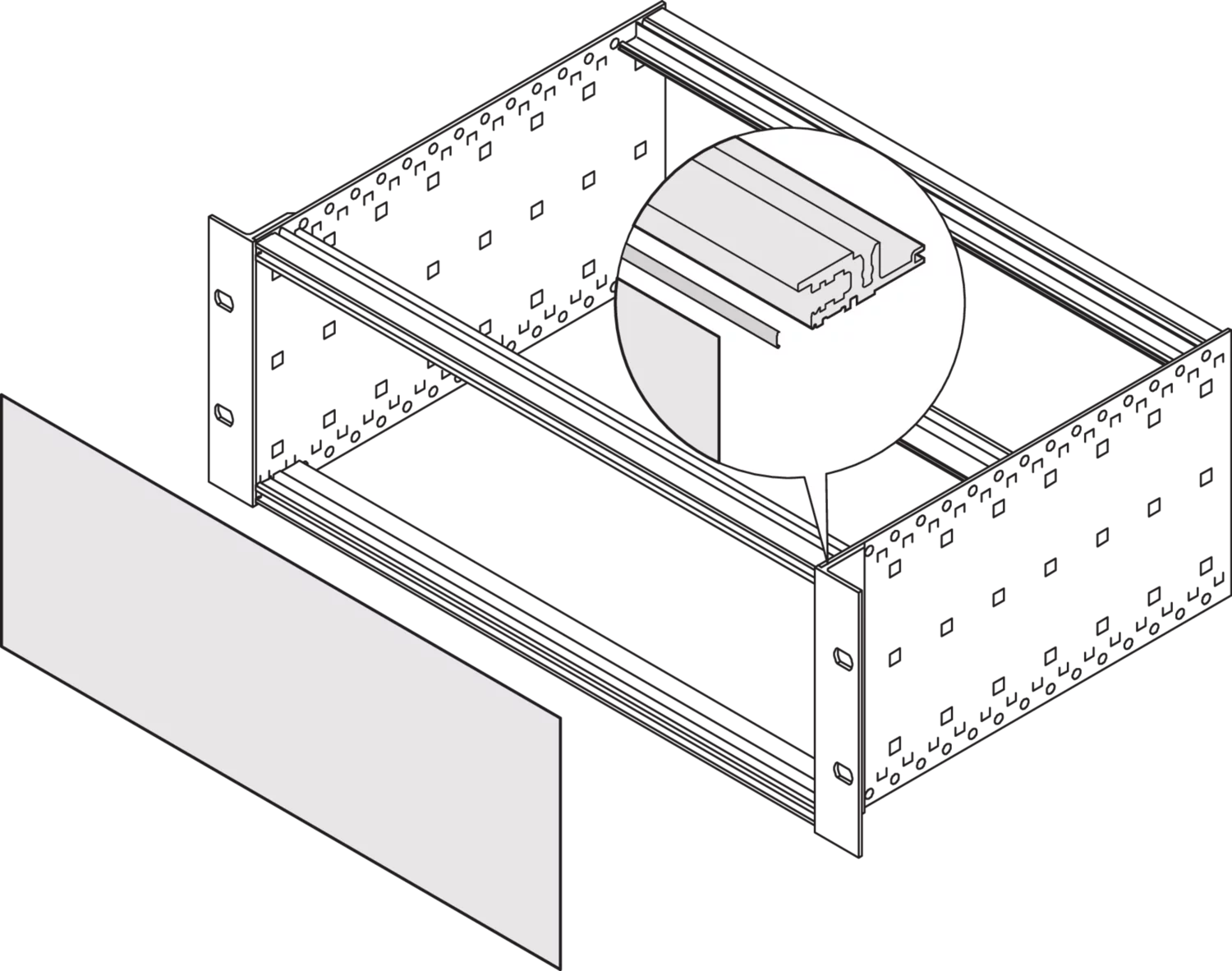

ЕМС-экранирование горизонтальных рельсов — это создание непрерывного электрического контакта между несущим профилем (рельсом) блочного каркаса и лицевыми панелями вставляемых электронных модулей.

Горизонтальные рельсы являются основой силовой структуры крейта. Если между ними и платами остаются малейшие зазоры, конструкция превращается в щелевую антенну, которая пропускает высокочастотные помехи.

ЕМС-экранирование выполняет несколько функций:

• Замыкание контура заземления: Обеспечивает надежный контакт «лицевая панель — рельс — боковая стенка» для создания единой клетки Фарадея.
• Перенаправление токов помех: Отводит наведенные высокочастотные токи с внешних поверхностей модулей на заземленный корпус крейта.
• Защита межплатных соединений: Экран на стыке рельса и панелей защищает внутреннюю объединительную плату (backplane) от наводок с фронтальной стороны.

Сам по себе алюминиевый рельс не обеспечивает ЕМС-защиту из-за естественной диэлектрической пленки оксида алюминия или слоя краски. Экранирование достигается специальными методами:

• ЕМС-пазы в рельсах: В конструкции профиля выштамповывается специальный продольный паз (канавка).
• Кондуктивное покрытие: Область паза и места контакта с боковыми стенками не анодируются или покрываются электропроводным химическим хроматированием.

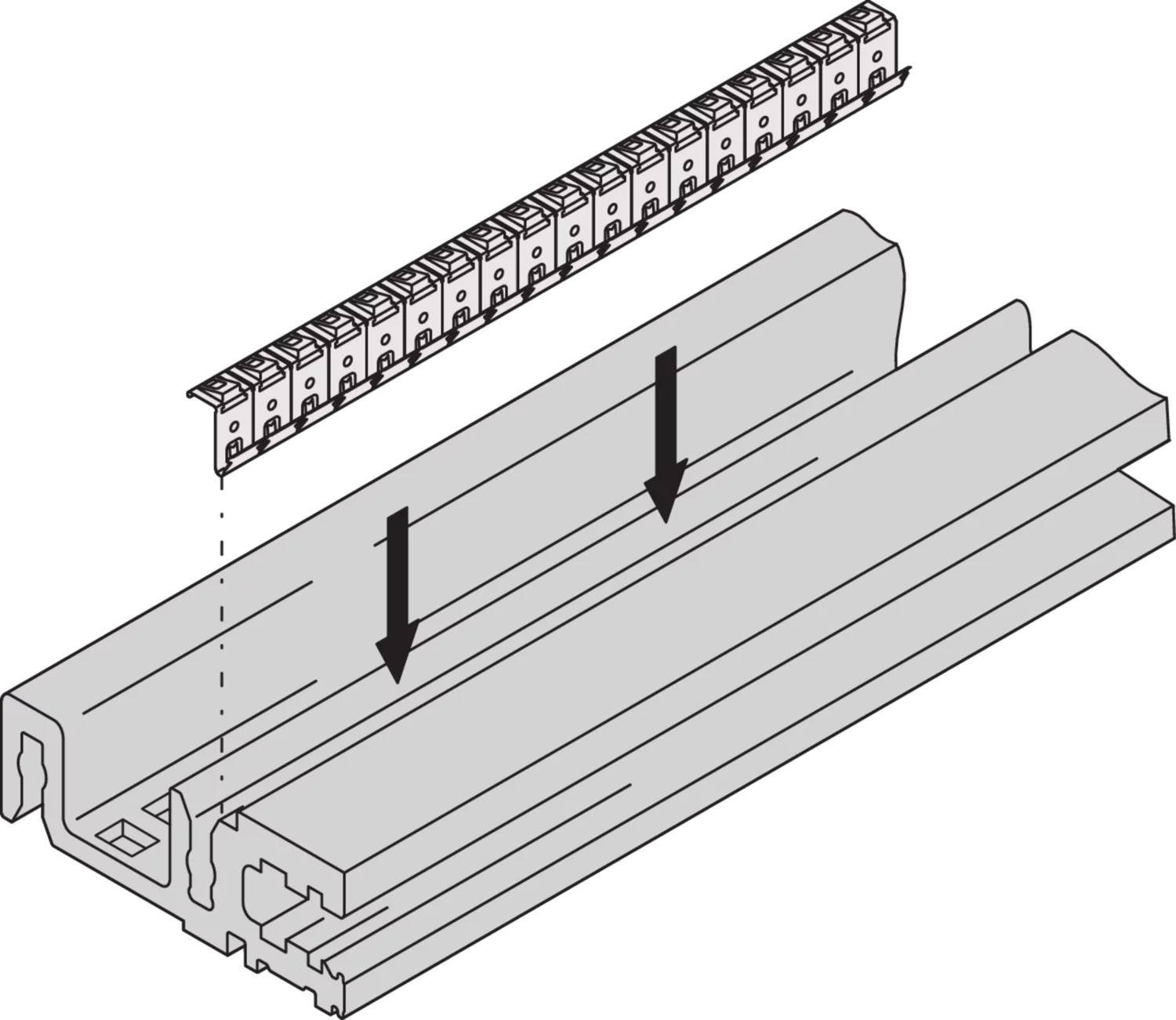

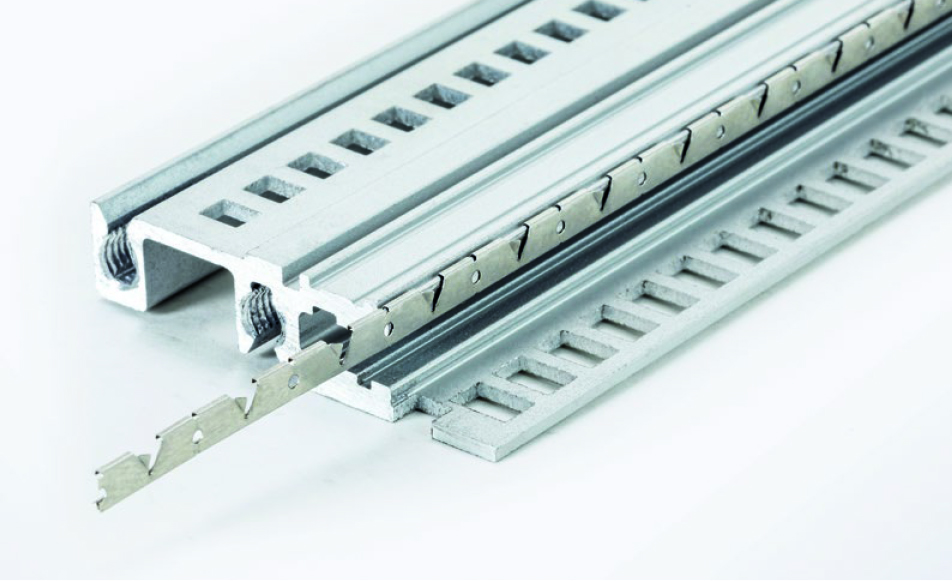

• ЕМС-пружины (уплотнители): В паз рельса вставляется длинная зубчатая лента из нержавеющей стали или бериллиевой бронзы. При монтаже модуля его лицевая панель прижимается к этим зубцам, гарантируя контакт.
