Секционирование электротехнических шкафов (шкафов автоматизации и распределительных щитов) — это разделение внутреннего пространства шкафа на отдельные отсеки (секции) по стандарту IEC 61439-2. Максимальная степень — Форма 4b. Одним словом секционирование превращает один большой шкаф в «несколько шкафов в одном» — безопаснее, удобнее и соответствует современным нормам
Для чего нужно секционирование?
- Повышает электробезопасность: позволяет работать в одной секции, не обесточивая весь шкаф.
- Упрощает обслуживание и ремонт (можно открыть только нужный отсек).
- Снижает риск распространения дугового короткого замыкания.
- Обеспечивает соответствие нормам для промышленных и ответственных объектов.

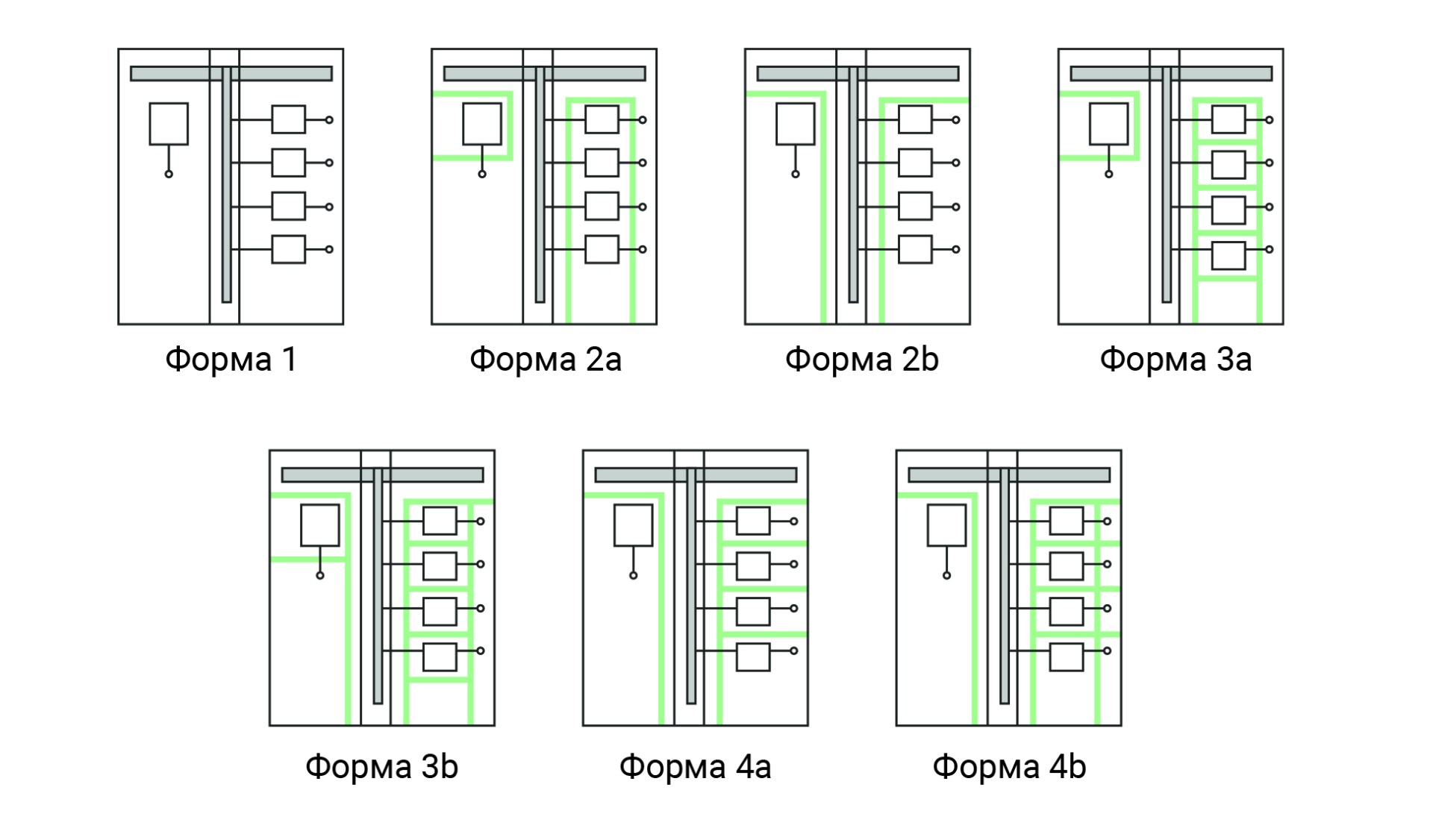

Формы секционирования (до 4b)

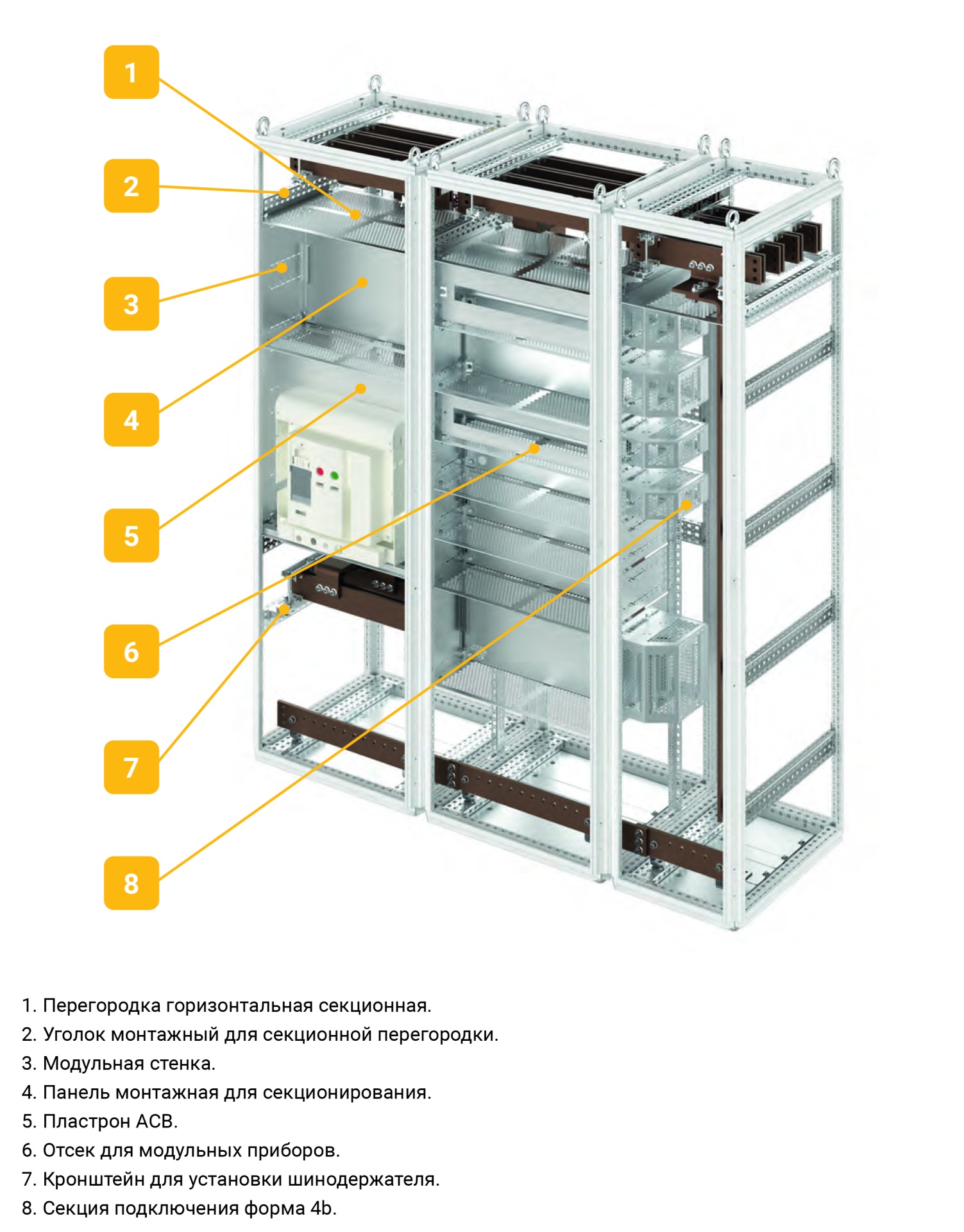

Для организации решений с секционированием используются основные элементы:
- стойка рамы (внутренняя стойка, параллельная вертикальному профилю корпуса);
- шасси 17х73 (внешний уровень, по глубине шкафа);
- модульные стенки (основной несущий элемент и секционирование сбоку);

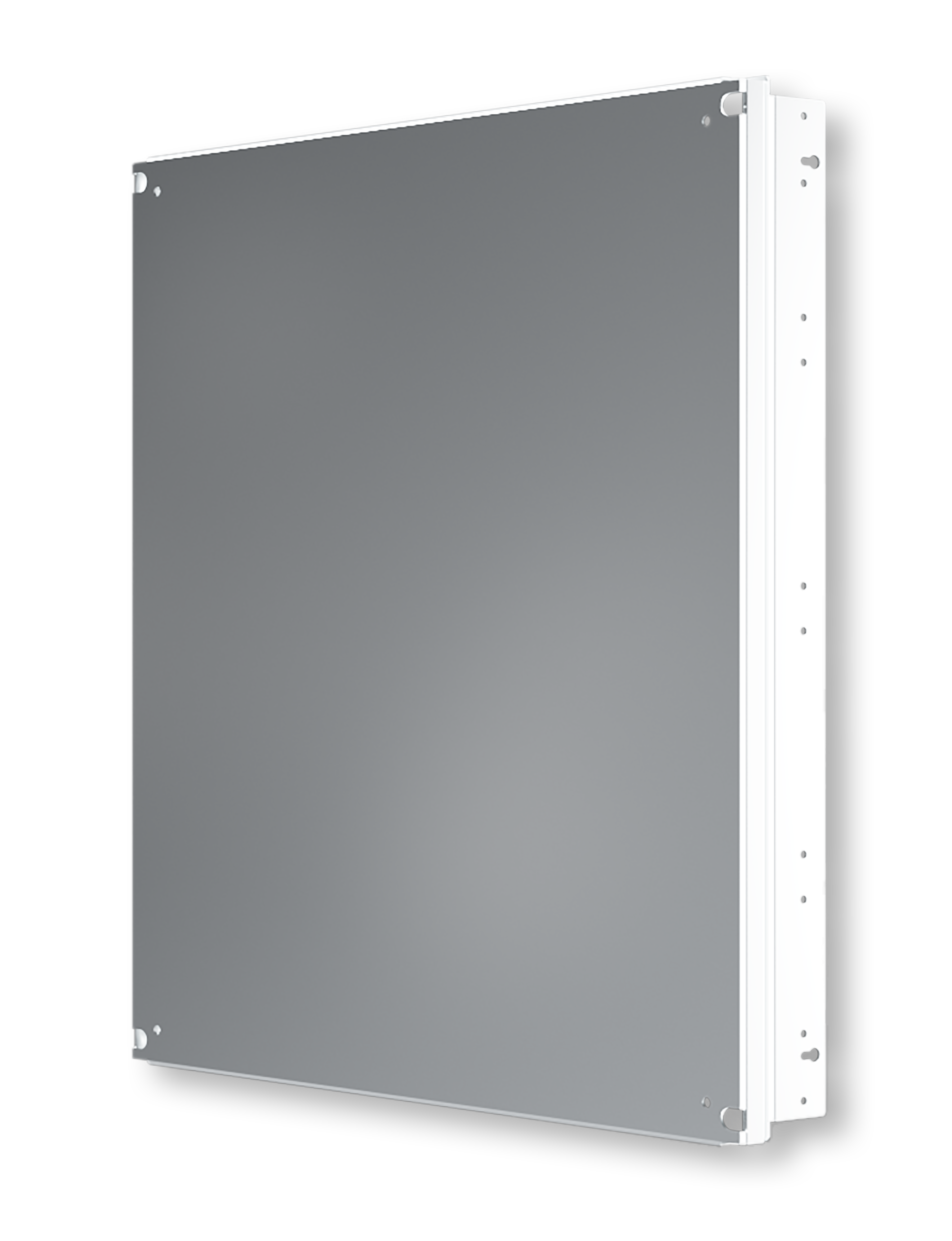

- монтажные платы;
- горизонтальные перегородки;
- отсеки для модульного оборудования;
- частичные двери;

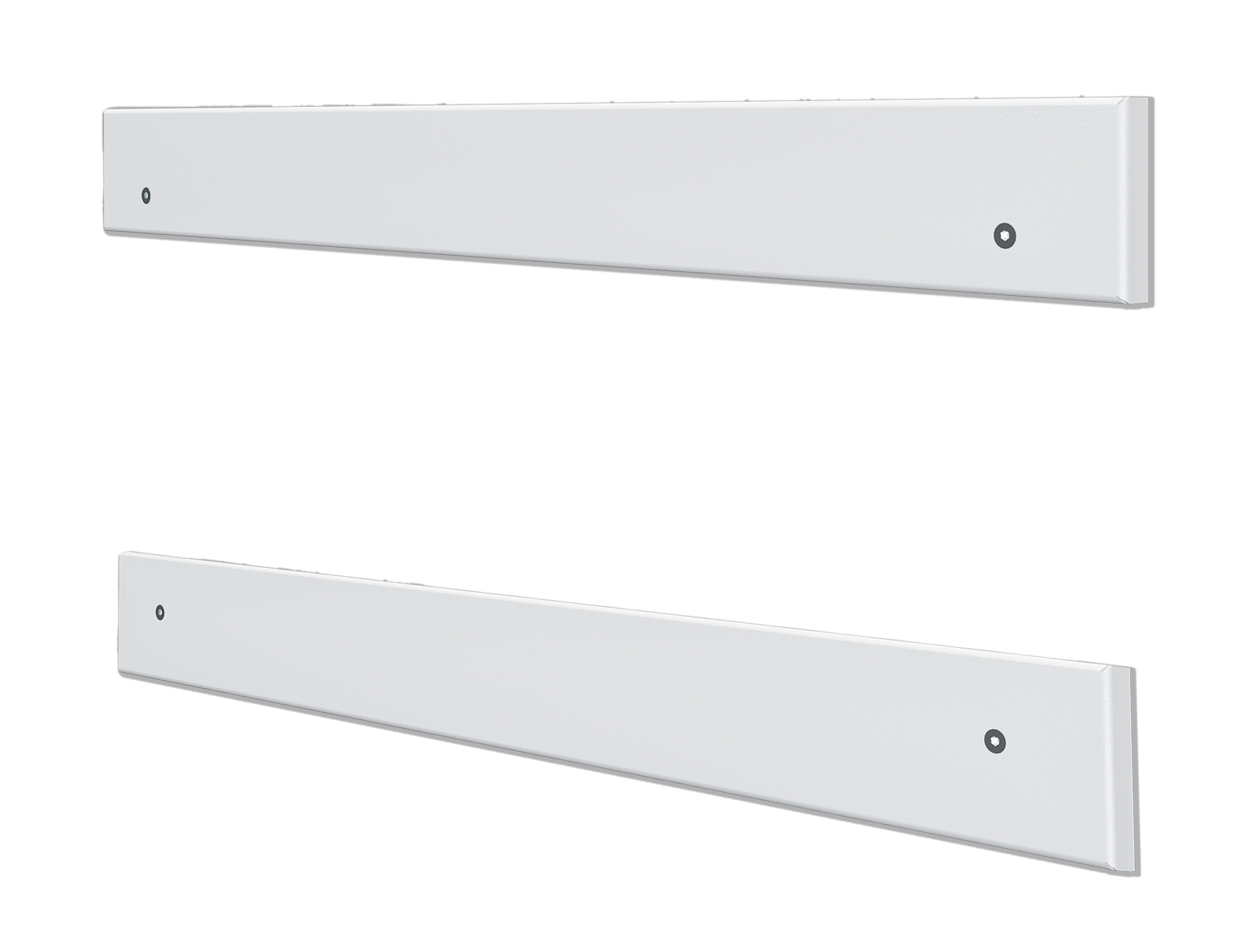

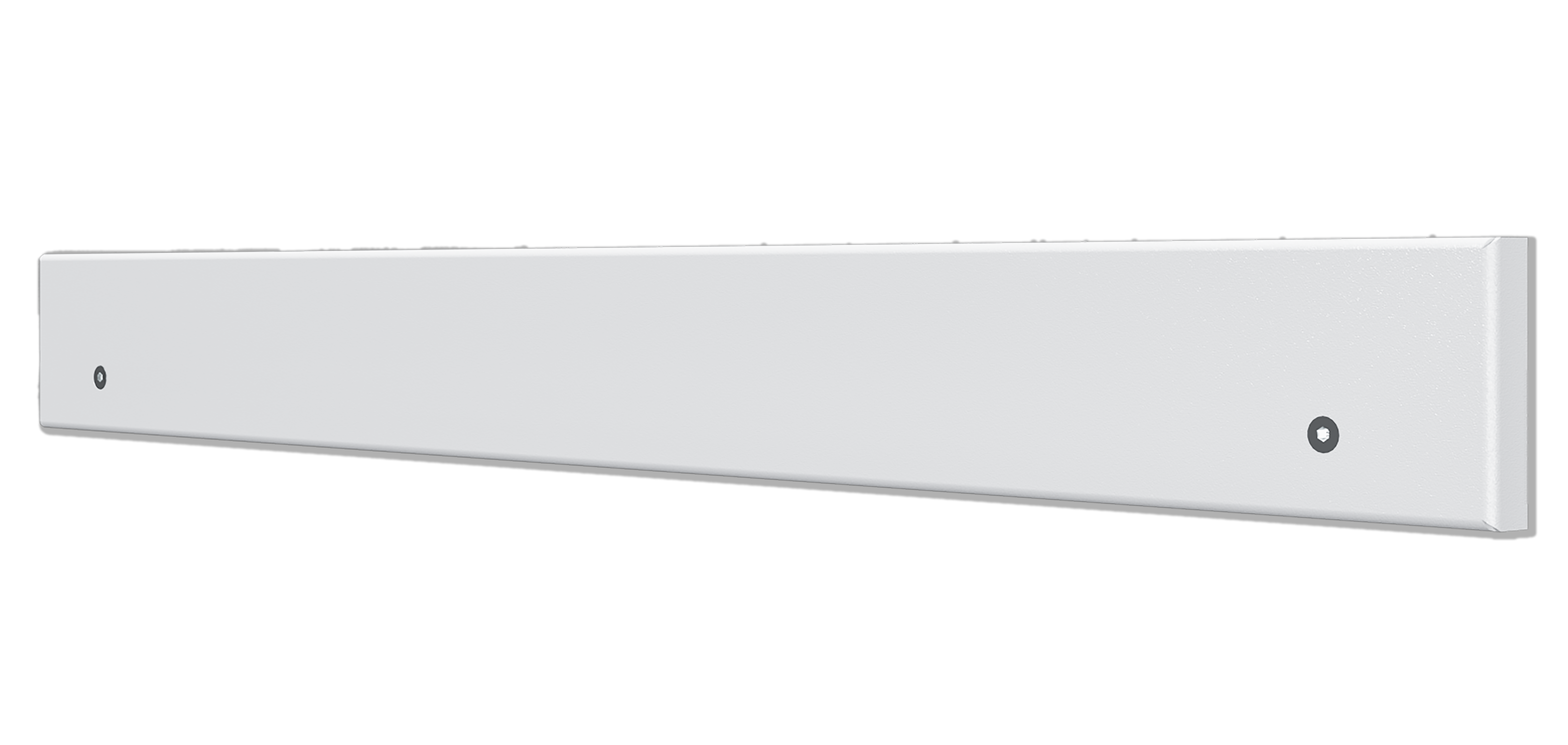

- фронтальные панели и выдвижные блоки.
