Модуль для установки контактов - HC-M-EMV-ST/3-9,5 Phoenix Contact арт. 1636088

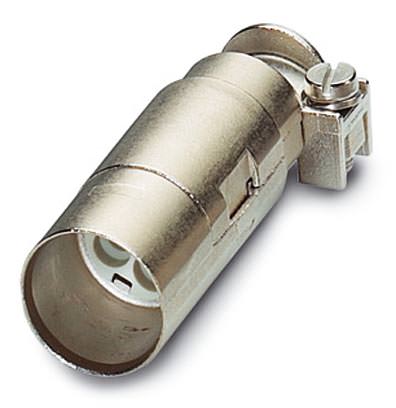

Модуль для установки контактов - HC-M-EMV-ST/3-9,5 Phoenix Contact артикул 1636088 Феникс Контакт, фото на Овертайм

Модуль для установки контактов - HC-M-EMV-ST/3-9,5 Phoenix Contact арт. 1636088

Артикул: 1636088
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Хочу аналог
Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Соединитель HEAVYCON для защиты от ЭМВ, штыревое исполнение, 4-контактный, для подсоединения экранированных проводников с наружным диаметром 3 - 9,5 мм. Для применения в пластмассовом модуле HC-M-EMV-MOD-ST

Электрические характеристики

Указание Потенциал корпуса штекерного соединителя, защищенного от электромагнитного излучения, развязан с потенциалом корпуса силового (Schweren) штекерного соединителя
для демонтажа обжимаемых контактов CK 1,6...ED... (не входит в комплект поставки)
Хомуты для клемм диапазона 3 мм - 6 мм и 6 мм - 9,5 мм
Расчетное напряжение (III/3) 50 В
Расчетный ток 10 А
Расчетное импульсное напряжение 0,8 кВ
Полюсов 4

Окружающие условия

Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C

Механические характеристики

Сечение 0,14 мм² ... 2,5 мм²
Сечение AWG 26 ... 14
Длина зачищенной части одной жилы 8 мм (6 мм (при 2,5 мм²))
Наружный диаметр кабеля 3 мм ... 9,5 мм
Диаметр проводника вкл. изоляцию 2,4 мм
Циклы установки ≥ 500

Общие сведения

Серия HC-M-EMV
Способ подключения Обжим
Класс воспламеняемости согласно UL 94 V0
Степень загрязнения 3
Категория перенапряжения III
Указания по монтажу Высота корпуса ≥ 72 мм.Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
Для использования в пластмассовом модуле HC-M-EMV-MOD-ST, используемые обжимные контакты CK1,6-ED-...

Данные о материале

Материал, контакт Медный сплав
Материал, контактная поверхность серебро (или золото)
Материал, держатель контакта PC

eCl@ss

eCl@ss 4.0 272607xx
eCl@ss 4.1 27260701
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440209

ETIM

ETIM 3.0 EC000438
ETIM 4.0 EC000438
ETIM 5.0 EC000438

UNSPSC

UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
