Модуль для контактов - HC-D 7-EBUC-R Phoenix Contact арт. 1679508

Модуль для контактов - HC-D 7-EBUC-R Phoenix Contact арт. 1679508

Артикул: 1679508
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

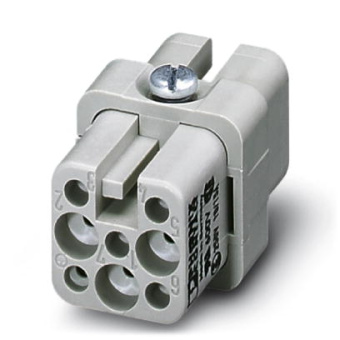

Гнездовая вставка HEAVYCON, серия D7, 7-полюсная, обжимные катанные контакты, с уплотняющим винтом IP65

Общие сведения

Указание Для корпусов HEAVYCON типа D7, обжимные контакты CK1,6-ER / CK1,6-BR (обжимные контакты не входят в комплект поставки)
Способ подключения Обжим
Степень загрязнения 3
Категория перенапряжения III
Строительные нормы и правила и методика проведения испытания DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
МЭК 60664-1, DIN МЭК 60512
МЭК 60352
Полюсов 7+PE
Циклы установки ≥ 500
Исполнение D7
Подключение согласно стандарту МЭК / EN
Сечение 0,14 мм² ... 1,5 мм²
Сечение AWG 26 ... 16
Длина зачищенной части одной жилы 3 мм +0,5 мм (0,14 мм² ... 0,5 мм²)
3,5 мм +1 (0,5 мм² ... 1,5 мм²)
Указания по монтажу Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания.
При напряжении > 42 В вставки должны устанавливаться только в пластмассовые корпуса, так как защитный проводник не должен соприкасаться с корпусом.

Окружающие условия

Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C (С учетом нагрева контактов)

Данные о материале

Класс воспламеняемости согласно UL 94 V0
Материал, контакт Медный сплав
Материал, контактная поверхность серебро (или золото)
Материал, держатель контакта PBTP

Электрические характеристики

Расчетное напряжение (III/3) 250 В
Расчетное импульсное напряжение 4 кВ
Расчетный ток 10 А

eCl@ss

eCl@ss 4.0 27140816
eCl@ss 4.1 27140816
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440209

ETIM

ETIM 2.0 EC000438
ETIM 3.0 EC000438
ETIM 4.0 EC000438
ETIM 5.0 EC000438

UNSPSC

UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
