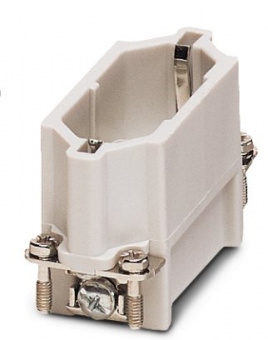

Модуль для контактов - HC-D 15-ESTC-R Phoenix Contact арт. 1679469

Модуль для контактов - HC-D 15-ESTC-R Phoenix Contact арт. 1679469

Артикул: 1679469
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Штекерная вставка HEAVYCON, серия D15, 15-полюсная, подключение обжимом катанных контактов

Общие сведения

Указание для корпуса HC-D15, обжимные контакты CK1,6-ER (обжимные контакты не входят в комплект поставки)
Способ подключения Обжим
Степень загрязнения 3
Категория перенапряжения III
Строительные нормы и правила и методика проведения испытания DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
МЭК 60664-1, DIN МЭК 60512
МЭК 60352
Полюсов 15+PE
Циклы установки ≥ 500
Исполнение D15
Подключение согласно стандарту МЭК / EN
Сечение 0,14 мм² ... 1,5 мм²
Сечение AWG 26 ... 16
Длина зачищенной части одной жилы 3 мм +0,5 мм (0,14 мм² ... 0,5 мм²)
3,5 мм +1 (0,5 мм² ... 1,5 мм²)
Указания по монтажу - Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые ключи HC-CBU (1676860).
Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания.

Окружающие условия

Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C (С учетом нагрева контактов)

Данные о материале

Класс воспламеняемости согласно UL 94 V0
Материал, контакт Медный сплав
Материал, контактная поверхность серебро (или золото)
Материал, держатель контакта PC

Электрические характеристики

Расчетное напряжение (III/3) 250 В
Расчетное импульсное напряжение 4 кВ
Расчетный ток 10 А

eCl@ss

eCl@ss 4.0 27140816
eCl@ss 4.1 27140816
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440209

ETIM

ETIM 2.0 EC000438
ETIM 3.0 EC000438
ETIM 4.0 EC000438
ETIM 5.0 EC000438

UNSPSC

UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
