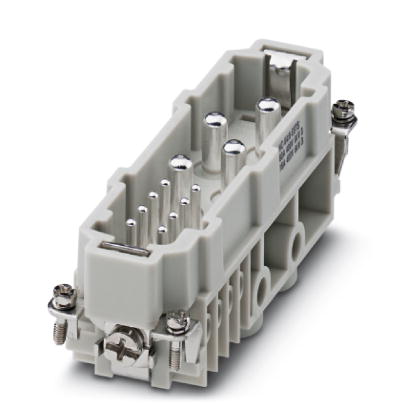

Штыревая вставка HEAVYCON, серия K4/8, для 4 силовых и 8 контактов цепи управления, винтовые зажимы без защиты проводников
Указание | для корпуса HC-B24 |
---|---|
Способ подключения | Винтовые зажимы (Контакты цепи питания) |
Винтовые зажимы (Контакты цепи управления) | |
Момент затяжки | 2 Нм (3 Нм (4...16 мм²)) |
3 Нм (4-16 мм²) | |
0,5 Нм (Контакты цепи управления) | |
Рабочий конец отвертки | 0,8 x 4,5 мм (Контакты цепи питания) |
0,5 x 3,5 мм (Контакты цепи управления) | |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Полюсов | 4+8+PE |
Количество, силовые контакты | 4 |
Количество, контакты цепи управления | 8 |
Циклы установки | ≥ 500 |
Исполнение | B24 |
Сечение | 1,5 мм² ... 16 мм² (Контакты цепи питания) |
0,5 мм² ... 2,5 мм² (Контакты цепи управления) | |
Сечение AWG | 16 ... 6 (Контакты цепи питания) |
20 ... 14 (Контакты цепи управления) | |
Длина зачищенной части одной жилы | 14 мм (Силовой контакт) |
7 мм (Контакт цепи управления) | |
Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
Применять защиту жил (винтовые разъемы без защиты провода) |
Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
---|
Класс воспламеняемости согласно UL 94 | HB |
---|---|
Материал, контакт | Сплав меди |
Материал, контактная поверхность, силовой контакт | серебро |
Материал, контактная поверхность, управляющий контакт | серебро |
Материал, держатель контакта | PA |
Расчетное напряжение (III/3) | 400 В (Контакты цепи питания) |
---|---|
400 В (Контакты цепи управления) | |
Расчетное импульсное напряжение | 6 кВ (Контакты цепи питания) |
6 кВ (Контакты цепи управления) | |
Расчетный ток | 80 А (Контакты цепи питания) |
16 А (Контакты цепи управления) |
eCl@ss 4.0 | 27140816 |
---|---|
eCl@ss 4.1 | 27140816 |
eCl@ss 5.0 | 27143424 |
eCl@ss 5.1 | 27143424 |
eCl@ss 6.0 | 27143424 |
eCl@ss 7.0 | 27440209 |
eCl@ss 8.0 | 27440209 |
ETIM 2.0 | EC000438 |
---|---|
ETIM 3.0 | EC000438 |
ETIM 4.0 | EC000438 |
ETIM 5.0 | EC000438 |
UNSPSC 6.01 | 30211923 |
---|---|
UNSPSC 7.0901 | 39121522 |
UNSPSC 11 | 39121522 |
UNSPSC 12.01 | 39121522 |
UNSPSC 13.2 | 39121522 |
