Модуль для контактов - HC-K 4/8-EBUS Phoenix Contact арт. 1679320

Модуль для контактов - HC-K 4/8-EBUS Phoenix Contact арт. 1679320

Артикул: 1679320
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

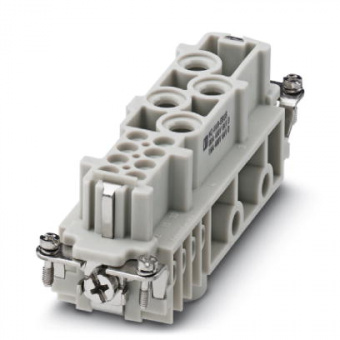

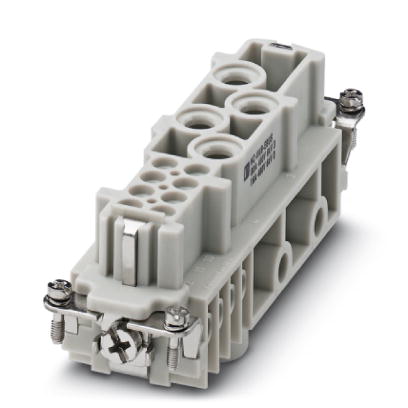

Гнездовая вставка HEAVYCON, серия K4/8, для 4 силовых и 8 контактов цепи управления, винтовые зажимы без защиты проводников

Общие сведения

Указание для корпуса HC-B24
Способ подключения Винтовые зажимы (Контакты цепи питания)
Винтовые зажимы (Контакты цепи управления)
Момент затяжки 2 Нм (1,5 мм² - 2,5 мм²)
3 Нм (4-16 мм²)
0,5 Нм (Контакты цепи управления)
Рабочий конец отвертки 0,8 x 4,5 мм (Контакты цепи питания)
0,5 x 3,5 мм (Контакты цепи управления)
Степень загрязнения 3
Категория перенапряжения III
Полюсов 4+8+PE
Количество, силовые контакты 4
Количество, контакты цепи управления 8
Циклы установки ≥ 500
Исполнение B24
Сечение 1,5 мм² ... 16 мм² (Контакты цепи питания)
0,5 мм² ... 2,5 мм² (Контакты цепи управления)
Сечение AWG 16 ... 6 (Контакты цепи питания)
20 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы 14 мм (Силовой контакт)
7 мм (Контакт цепи управления)
Указания по монтажу Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
Применять защиту жил (винтовые разъемы без защиты провода)

Окружающие условия

Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C

Данные о материале

Класс воспламеняемости согласно UL 94 HB
Материал, контакт Сплав меди
Материал, контактная поверхность, силовой контакт серебро
Материал, контактная поверхность, управляющий контакт серебро
Материал, держатель контакта PA

Электрические характеристики

Расчетное напряжение (III/3) 400 В (Контакты цепи питания)
400 В (Контакты цепи управления)
Расчетное импульсное напряжение 6 кВ (Контакты цепи питания)
6 кВ (Контакты цепи управления)
Расчетный ток 80 А (Контакты цепи питания)
16 А (Контакты цепи управления)

eCl@ss

eCl@ss 4.0 27140816
eCl@ss 4.1 27140816
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440209

ETIM

ETIM 2.0 EC000438
ETIM 3.0 EC000438
ETIM 4.0 EC000438
ETIM 5.0 EC000438

UNSPSC

UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
