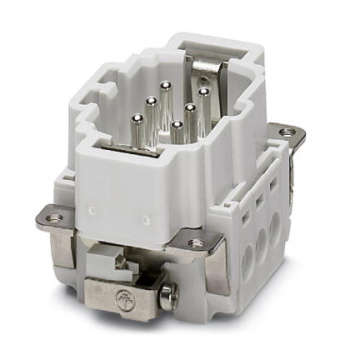

Штыревая вставка HEAVYCON, серия B6, 6-полюсная, винтовые зажимы. Подсоединение РЕ с помощью натяжных втулок.
Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B6. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
---|---|
Способ подключения | Винтовые зажимы |
Момент затяжки | 0,5 Нм ... 0,8 Нм |
Рабочий конец отвертки | 0,5 x 3,5 мм |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
DIN EN 60664 | |
МЭК 60352 | |
Полюсов | 6+PE |
Циклы установки | ≥ 500 |
Исполнение | B6 |
Подключение согласно стандарту | МЭК / EN |
Сечение | 0,5 мм² ... 2,5 мм² |
Сечение AWG | 20 ... 14 |
Длина зачищенной части одной жилы | 8 мм |
Указания по монтажу | Кодирование также возможно с помощью профиля CP-HC (1686478). HC-B6../ HC-B10.. для 2 механических ключей (профилей). HC-B16../ HC-B24.. для 4 механических ключей (профилей). |
Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
---|
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | Медный сплав |
Материал, контактная поверхность | Ag |
Материал, держатель контакта | PA |
Расчетное напряжение (III/3) | 500 В |
---|---|
Расчетное импульсное напряжение | 6 кВ |
Расчетный ток | 16 А |
eCl@ss 4.0 | 272607xx |
---|---|
eCl@ss 4.1 | 27260701 |
eCl@ss 5.0 | 27143424 |
eCl@ss 5.1 | 27143424 |
eCl@ss 6.0 | 27143424 |
eCl@ss 7.0 | 27440209 |
eCl@ss 8.0 | 27440209 |
ETIM 3.0 | EC000438 |
---|---|
ETIM 4.0 | EC000438 |
ETIM 5.0 | EC000438 |
UNSPSC 6.01 | 30211923 |
---|---|
UNSPSC 7.0901 | 39121522 |
UNSPSC 11 | 39121522 |
UNSPSC 12.01 | 39121522 |
UNSPSC 13.2 | 39121522 |
