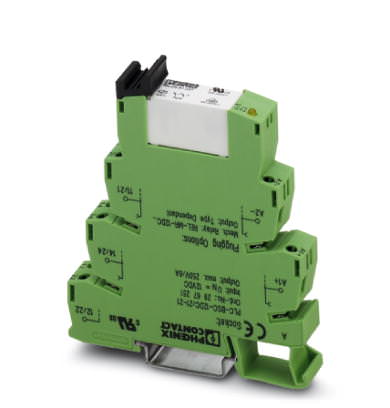

Интерфейсный блок PLC, состоит из базового клеммного модуля PLC-BSC.../21 с винтовыми зажимами и вставным миниатюрным реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7,5, 2 переключающих контакта, входное напряжение 12 В постоян. тока
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
| Ширина | 14 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 94 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Входное номинальное напряжение UN | 12 В DC |
|---|---|
| Типовой входной ток при UN | 33 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Индикация рабочего напряжения | LED желт. |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод |
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 5 В AC/DC (при 10 мА) |
| Максимальный пусковой ток | 15 А (300 мс) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Макс. ток продолжительной нагрузки | 6 А |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 85 Вт (При 48 В постоян. тока) | |
| 60 Вт (При 60 В постоян. тока) | |
| 44 Вт (При 110 В постоян. тока) | |
| 60 Вт (При 220 В постоян. тока) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 А (при 24 В, DC13) |
| 0,2 А (при 250 В, DC13) | |
| 3 А (при 24 В, AC15) | |
| 3 А (при 120 В, AC15) | |
| 3 А (при 250 В, AC15) |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT III (Реле) |
| Долговечность механическая | 3 x 107 коммутационных циклов |
| Класс воспламеняемости согласно UL 94 | V0 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| МЭК 62103 | |
| Расчетное импульсное напряжение / изоляция | 6 кВ (Безопасное разделение: управляющие цепи / контакты) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG/kcmil, макс. | 14 |
| Сечение провода AWG/kcmil, мин. | 26 |
| Резьба винтов | M3 |
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371001 |
| eCl@ss 7.0 | 27371001 |
| eCl@ss 8.0 | 27371001 |
| ETIM 2.0 | EC000196 |
|---|---|
| ETIM 3.0 | EC000196 |
| ETIM 4.0 | EC000196 |
| ETIM 5.0 | EC001504 |
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121515 |
