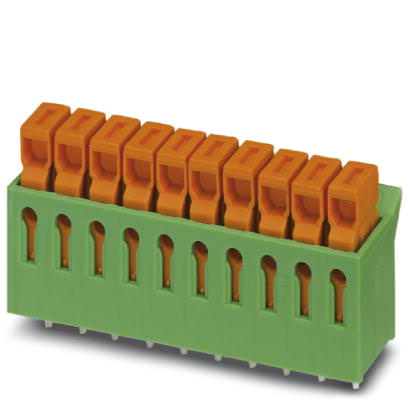

Клеммные блоки для печатного монтажа - IDC 0,3/ 6-3,81 Phoenix Contact арт. 1706219

Клеммные блоки для печатного монтажа - IDC 0,3/ 6-3,81 Phoenix Contact арт. 1706219

Артикул: 1706219
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Клеммы для печатного монтажа, Номинальный ток: 5 А, Номинальное напряжение: 160 В, Размер шага: 3,81 мм, Полюсов: 6, Тип подключения: QUICKON (непосредственное подсоединение проводников), Монтаж: пайка, Направление подключения, проводник / печатная плата: 0 °, Цвет: зеленый

Размеры

Длина 10 мм
Размер шага 3,81 мм
Размер a 19,05 мм
Размеры штыря 1 x 0,4 mm
Диаметр отверстий 1,3 мм

Общие сведения

Серия изделий IDC 0,3
Группа изоляционного материала I
Расчетное импульсное напряжение (III/3) 2,5 кВ
Расчетное импульсное напряжение (III/2) 2,5 кВ
Расчетное импульсное напряжение (II/2) 2,5 кВ
Расчетное напряжение (III/3) 160 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 320 В
Подключение согласно стандарту EN-VDE
Номинальный ток IN 5 А
Номинальное сечение 0,34 мм²
Максимальный ток нагрузки 5 А (для кабеля сечением 0,34 мм²)
Изоляционный материал PA
Поверхность вывода под пайку Sn
Класс воспламеняемости согласно UL 94 V0
Полюсов 6

Характеристики клемм

Сечение жесткого проводника мин. 0,13 мм²
Сечение жесткого проводника макс. 0,34 мм²
Сечение гибкого проводника мин. 0,22 мм²
Сечение гибкого проводника макс. 0,34 мм²
Сечение провода AWG/kcmil, мин. 26
Сечение провода AWG/kcmil, макс. 22
AWG согласно UL/CUL мин. 28
AWG согласно UL/CUL макс. 22
Диаметр проводника вкл. изоляцию 1,8 мм

eCl@ss

eCl@ss 4.0 27141109
eCl@ss 4.1 27141109
eCl@ss 5.0 27141190
eCl@ss 5.1 27141190
eCl@ss 6.0 27261101
eCl@ss 7.0 27440401
eCl@ss 8.0 27440401

ETIM

ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002643

UNSPSC

UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
