Разъем печатной платы - MKDSO 1,5/ 5-R-3,5 KMGY Phoenix Contact арт. 2278416

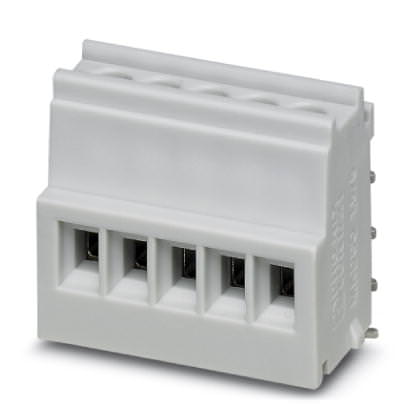

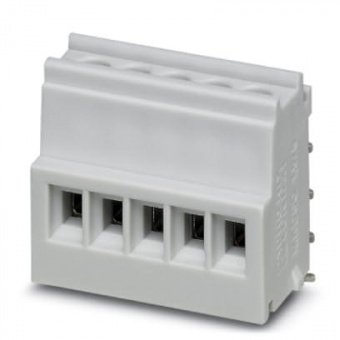

Разъем печатной платы - MKDSO 1,5/ 5-R-3,5 KMGY Phoenix Contact артикул 2278416 Феникс Контакт, фото на Овертайм

Разъем печатной платы - MKDSO 1,5/ 5-R-3,5 KMGY Phoenix Contact арт. 2278416

Артикул: 2278416
Под заказ
348.07  ₽  / шт.
~4.68 €
-10%, экономия 38.68 ₽
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Хочу дешевле
Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Клеммы для печатного монтажа, Номинальный ток: 8 А, Номинальное напряжение: 160 В, Размер шага: 3,5 мм, Полюсов: 5, Тип подключения: Винтовые зажимы, Монтаж: пайка, Направление подключения, проводник / печатная плата: 0 °, Изделие с боковым расположением выводов

Размеры

Размер шага 3,5 мм
Размер a 14 мм
Размеры штыря 0,8 x 0,8 mm
Расстояние между штырями 3,5 мм
Диаметр отверстий 1,2 мм

Общие сведения

Серия изделий MKDSO 1,5/..-R
Группа изоляционного материала I
Расчетное импульсное напряжение (III/3) 2,5 кВ
Расчетное импульсное напряжение (III/2) 2,5 кВ
Расчетное импульсное напряжение (II/2) 2,5 кВ
Расчетное напряжение (III/3) 160 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 320 В
Подключение согласно стандарту EN-VDE
Номинальный ток IN 8 А
Номинальное сечение 1,5 мм²
Максимальный ток нагрузки 8 А
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Калиберная пробка A 1
Длина снятия изоляции 7 мм
Полюсов 5
Резьба винтов M2
Мин. момент затяжки 0,22 Нм
Момент затяжки, макс. 0,25 Нм

Характеристики клемм

Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 1,5 мм²
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника макс. 1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 0,5 мм²
Сечение провода AWG/kcmil, мин. 28
Сечение провода AWG/kcmil, макс. 16
2 жестких провода одинакового сечения, мин. 0,08 мм²
2 жестких провода одинакового сечения, макс. 0,5 мм²
2 гибких провода одинакового сечения, мин. 0,08 мм²
2 гибких провода одинакового сечения, макс. 0,75 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,25 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 0,34 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 0,5 мм²

eCl@ss

eCl@ss 4.0 27180401
eCl@ss 4.1 27180401
eCl@ss 5.0 27180506
eCl@ss 5.1 27141190
eCl@ss 6.0 27141190
eCl@ss 7.0 27141190
eCl@ss 8.0 27440401

ETIM

ETIM 2.0 EC001031
ETIM 3.0 EC001031
ETIM 4.0 EC002643
ETIM 5.0 EC002643

UNSPSC

UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 31261501
