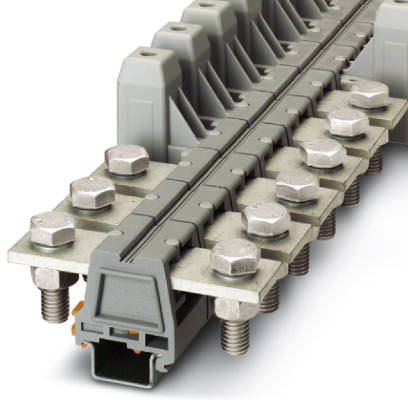

Универсальная клемма с болтовым зажимом, сечение: 35 - 95 мм², AWG: 2 - 4/0, ширина: 40 мм, цвет: серый
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Цвет | cерый |
| Изоляционный материал | PA-F |
| Класс воспламеняемости согласно UL 94 | V2 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | II |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки (нижний ярус) | 232 А |
| Дополнительный текст | для кабеля сечением 95 мм² Поперечное сечение |
| Номинальный ток IN (нижний ярус) | 232 А |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | nein |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 2 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 15 Н |
| Результат испытаний глухой посадки | Испытание проведено |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Результат проверки падения напряжения | Испытание проведено |
| Испытание на нагревание | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 95 мм² |
| Кратковременный ток | 11,4 кA |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 145 °C |
| Длина | 110 мм |
|---|---|
| Ширина | 40 мм |
| Высота NS 35/15 | 56 мм |
| Сечение жесткого проводника мин. | 25 мм² |
|---|---|
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение гибкого проводника мин. | 35 мм² |
| Сечение гибкого проводника макс. | 95 мм² |
| Сечение провода AWG/kcmil, мин. | 4 |
| Сечение провода AWG/kcmil, макс. | 3/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
| 2 жестких провода одинакового сечения, мин. | 25 мм² |
| 2 жестких провода одинакового сечения, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, мин. | 25 мм² |
| 2 гибких провода одинакового сечения, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 35 мм² |
| Длина снятия изоляции | 29 мм |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Тип подключения | Болтовые клеммы |
| Подключение согласно стандарту | DIN 46235 |
| Сечение, мин. | 25 мм² |
| Сечение, макс. | 95 мм² |
| Наружный диаметр | 13 мм |
| Диаметр болта | 12 мм |
| Наружная резьба | M12 |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 30 Нм |
| Подключение согласно стандарту | DIN 46 234 |
| Сечение, мин. | 10 мм² |
| Сечение, макс. | 95 мм² |
| Наружный диаметр | 13 мм |
| Диаметр болта | 12 мм |
| Наружная резьба | M12 |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 30 Нм |
| Токоведущая шина | 30 мм x 5 мм |
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
