Силовая электроника - ELR W3/ 9-400 S Phoenix Contact арт. 2963569

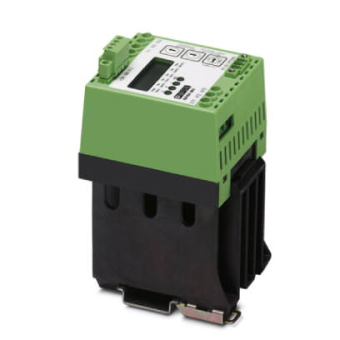

Силовая электроника - ELR W3/ 9-400 S Phoenix Contact артикул 2963569 Феникс Контакт, фото на Овертайм

Силовая электроника - ELR W3/ 9-400 S Phoenix Contact арт. 2963569

Артикул: 2963569
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Хочу аналог
Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Электронное реле реверсирования нагрузки, со встроенным устройством для плавного пуска, ток нагрузки 3 x 8 A

Указание

Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина 62 мм
Высота 94 мм
Глубина 122 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Степень защиты IP20

Входные данные

Наименование, вход Питание устройства
Номинальное напряжение питания 24 В DC
Ток покоя 85 мА
Защитная схема Защита от переполюсовки Последовательно подключенные диоды для защиты от неправильного подключения
Защита от перенапр.
Индикация рабочего напряжения LED зел.
Индикатор состояния LED желт.
Индикация ошибок LED красн.
Наименование, вход Вход управляющего сигнала, справа/слева
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0,8 ... 1,2
Типовой входной ток при UN 5 мА
Порог срабатывания, сигнал "0", относительно UN < 0,4
Порог срабатывания, сигнал "1", относительно UN > 0,8
Частота коммутации < 2,5 Гц (при сos φ = 0,5)

Выходные данные

Наименование, выход Выход перемен. тока
Номинальное напряжение на выходе 400 В AC
Диапазон номинального выходного напряжения 110 В AC ... 433 В AC
Периодическое пиковое запирающее напряжение 1000 В
Частота сети 50 Гц
60 Гц
Ток длительной нагрузки 8 А (См. график завис. пар.)
Ток нагрузки < 8 А (IL1, при 20 °C Tu, см. график завис. пар.)
< 8 А (IL2, при 20 °C Tu, см. график завис. пар.)
< 8 А (IL3, при 20 °C Tu, см. график завис. пар.)
Ток утечки 5 мА (IL1, в отключенном состоянии)
3 мА (IL2, в отключенном состоянии)
3 мА (IL3, в отключенном состоянии)
Остаточное напряжение Тип. 1,5 В (при IL)
Импульсный ток 230 А (tp = 10 мс, при 25 °C)
Предельная нагрузка 265 A2c
Наименование защиты RC-звено
Защитная цепь / модуль RC-звено
Наименование защиты Защита от перенапр.
Ограничение верхнего предела напряжения > 690 В

Управление переключением RL/LL

Интерфейс RS-232
Скорость передачи данных 4800

Характеристики клемм

Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG/kcmil, мин. 24
Сечение провода AWG/kcmil, макс. 10
Резьба винтов M3

Общие сведения

Испытательное напряжение, вход / выход 2,5 кВ
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу устанавливаются в ряд с промежутком > 20 мм
Режим работы 100 % ED
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
безопасное разделение
Наименование Требования к электростанции
Стандарты / нормативные документы DWR 1300 / ZXX01/DD/7080.8d
Наименование Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы EN 61000-6-2
EN 61000-6-4

eCl@ss

eCl@ss 4.0 27371102
eCl@ss 4.1 27371102
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601

ETIM

ETIM 2.0 EC001033
ETIM 3.0 EC001033
ETIM 4.0 EC001105
ETIM 5.0 EC002055

UNSPSC

UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121514
