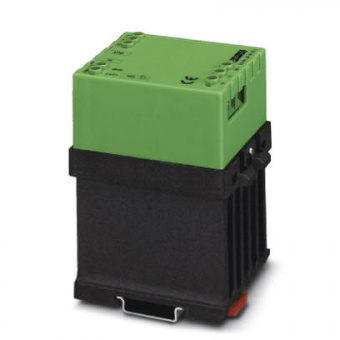

Реле нагрузки - ELR 3/ 9-400 Phoenix Contact арт. 2941701

Реле нагрузки - ELR 3/ 9-400 Phoenix Contact арт. 2941701

Артикул: 2941701
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Электронное реле контроля нагрузки, для прямого управления потребителями, подключенными к 3-фазной цепи питания, со световым индикатором и защитной схемой, выход: 110 - 440 В перемен. тока / 3 x 9 A

Размеры

Ширина 62 мм
Высота 84 мм
Глубина 110 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Степень защиты IP20

Входные данные

Наименование, вход Питание устройства
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Защита от перенапр.
Индикатор состояния LED желт.
Наименование, вход Вход управляющего сигнала, справа/слева
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0,8 ... 1,2
Типовой входной ток при UN 16 мА
Порог срабатывания, сигнал "0", относительно UN > 0,8
Порог срабатывания, сигнал "1", относительно UN < 0,3
Время отклика в режиме нормальной нагрузки 20 мс
Частота передачи 1 Гц (при сos φ = 0,5)

Выходные данные

Наименование, выход Выход перемен. тока
Номинальное напряжение на выходе 400 В AC
Диапазон номинального выходного напряжения 110 В AC ... 440 В AC
Периодическое пиковое запирающее напряжение 800 В
Частота сети 50 Гц
60 Гц
Ток нагрузки 9 А (См. график завис. пар.)
Ток утечки Тип. 7 мА
Остаточное напряжение Тип. 1,5 В
Импульсный ток 230 А (tp = 10 мс, при 25 °C)
Наименование защиты RC-звено
Защитная цепь / модуль RC-звено
Наименование защиты Защита от перенапр.
Ограничение верхнего предела напряжения > 750 В

Характеристики клемм

Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG/kcmil, мин. 24
Сечение провода AWG/kcmil, макс. 10
Резьба винтов M3

Общие сведения

Испытательное напряжение, вход / выход 2,5 кВ
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу устанавливаются в ряд с промежутком > 20 мм
Режим работы 100 % ED
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы EN 50178
Основная изоляция
Наименование Требования к электростанции
Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы EN 61000-6-2
EN 61000-6-4

eCl@ss

eCl@ss 4.0 27371102
eCl@ss 4.1 27371102
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601

ETIM

ETIM 2.0 EC000066
ETIM 3.0 EC000066
ETIM 4.0 EC000066
ETIM 5.0 EC002055

UNSPSC

UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121514
