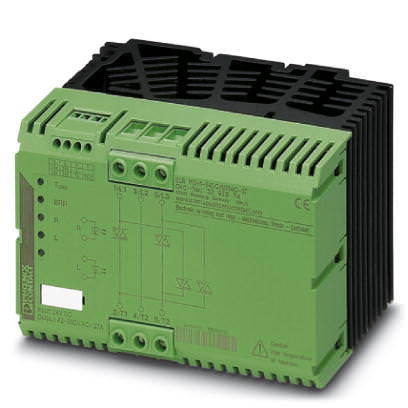

Трехфазный полупроводниковый реверсивный контактор со входом 24 В пост. тока, выходной ток 37 А, нулевой выключатель, опционально с устройством тепловой защиты
| Ширина | 147,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
| Наименование, вход | Питание устройства |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжений относительно UC | 0,8 ... 1,25 |
| Номинальный ток цепи управления IC | 12,7 мА |
| Порог срабатывания, сигнал "0", напряжение | 9,6 В |
| Порог срабатывания, сигнал "1", напряжение | 19,2 В |
| Защитная схема | Защита от переполюсовки стабилитроны |
| Защита от перенапр. | |
| Индикатор состояния | LED желт. |
| Индикация ошибок | LED красн. |
| Наименование, вход | Вход управляющего сигнала, справа/слева |
| Наименование, выход | Выход перемен. тока |
|---|---|
| Номинальное напряжение на выходе | 500 В AC |
| Диапазон номинального выходного напряжения | 48 В AC ... 575 В AC |
| Периодическое пиковое запирающее напряжение | 1200 В |
| Ток нагрузки | макс. 37 А (См. график завис. пар.) |
| Расчетный рабочий ток при AC-51 | 37 А |
| Расчетный рабочий ток при AC-53a | 25 А |
| Ток утечки | 6 мА |
| Остаточное напряжение | < 1,5 В |
| Импульсный ток | 1300 А (t = 10 мс) |
| Предельная нагрузка | 9000 A2c |
| Наименование защиты | Цепь RCV |
| Ограничение верхнего предела напряжения | > 575 В AC |
| Испытательное напряжение, вход / выход | 5 кВeff |
|---|---|
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд с промежутком = 40 мм |
| Режим работы | 100 % ED |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | DIN EN 50178 |
| EN 60947 | |
| Наименование | Требования к электростанции |
| Стандарты / нормативные документы | DWR 1300 / ZXX01/DD/7080.8d |
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное импульсное напряжение / изоляция | 6 кВ / основная изоляция |
| Расчетное напряжение изоляции | 500 В |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| ETIM 2.0 | EC000066 |
|---|---|
| ETIM 3.0 | EC000066 |
| ETIM 4.0 | EC000066 |
| ETIM 5.0 | EC002055 |
| UNSPSC 6.01 | 30211915 |
|---|---|
| UNSPSC 7.0901 | 39121514 |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121514 |
