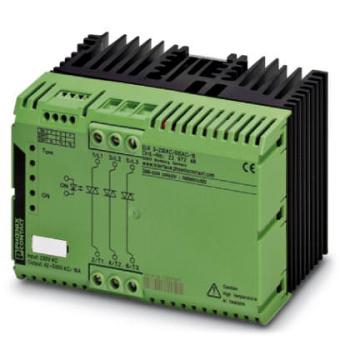

Полупроводниковый контактор - ELR 2+1- 24DC/500AC-37 Phoenix Contact арт. 2297277

Полупроводниковый контактор - ELR 2+1- 24DC/500AC-37 Phoenix Contact артикул 2297277 Феникс Контакт, фото на Овертайм

Полупроводниковый контактор - ELR 2+1- 24DC/500AC-37 Phoenix Contact арт. 2297277

Артикул: 2297277
Под заказ
32557.4  ₽  / шт.
~416.26 €
-10%, экономия 3617.49 ₽
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Хочу дешевле
Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Трехфазный полупроводниковый контактор со входом 24 В постоянного тока, выходной ток 37 А, нулевой выключатель, опционально с устройством тепловой защиты

Размеры

Ширина 147,5 мм
Высота 99 мм
Глубина 114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C
Степень защиты IP20

Входные данные

Наименование, вход Питание устройства
Номинальное напряжение цепи управления UC 24 В DC
Диапазон напряжений относительно UC 0,8 ... 1,25
Номинальный ток цепи управления IC 8,3 мА
Порог срабатывания, сигнал "0", напряжение 9,6 В
Порог срабатывания, сигнал "1", напряжение 19,2 В
Защитная схема Защита от переполюсовки стабилитроны
Защита от перенапр.
Индикатор состояния LED желт.
Индикация ошибок LED красн.

Выходные данные

Наименование, выход Выход перемен. тока
Номинальное напряжение на выходе 500 В AC
Диапазон номинального выходного напряжения 48 В AC ... 575 В AC
Периодическое пиковое запирающее напряжение 1200 В
Частота сети 50 Гц
60 Гц
Ток нагрузки ≤ 37 А (См. график завис. пар.)
Расчетный рабочий ток при AC-51 37 А
Расчетный рабочий ток при AC-53a 25 А
Ток утечки 6 мА
Остаточное напряжение < 1,5 В
Импульсный ток 1300 А (t = 10 мс)
Предельная нагрузка 9000 A2c
Наименование защиты Цепь RCV
Ограничение верхнего предела напряжения > 575 В AC

Общие сведения

Испытательное напряжение, вход / выход 5 кВeff
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу устанавливаются в ряд с промежутком = 40 мм
Режим работы 100 % ED
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы DIN EN 50178
EN 60947
Наименование Требования к электростанции
Стандарты / нормативные документы DWR 1300 / ZXX01/DD/7080.8d
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное импульсное напряжение / изоляция 6 кВ / основная изоляция
Расчетное напряжение изоляции 500 В
Степень загрязнения 2
Категория перенапряжения III

eCl@ss

eCl@ss 4.0 27371102
eCl@ss 4.1 27371102
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601

ETIM

ETIM 2.0 EC000066
ETIM 3.0 EC000066
ETIM 4.0 EC000066
ETIM 5.0 EC002055

UNSPSC

UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121514
