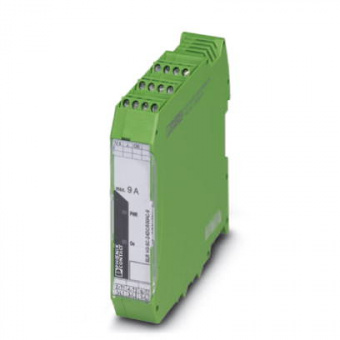

Гибридный пускатель - ELR H3-SC- 24DC/500AC-9 Phoenix Contact арт. 2900530

Гибридный пускатель - ELR H3-SC- 24DC/500AC-9 Phoenix Contact арт. 2900530

Артикул: 2900530
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Гибридный пускатель "1 в 1" для запуска 3-фазных электродвигателей до 550 В перем. тока, вход 24 В пост. тока, выходной ток 9 А.

Входные данные

Наименование, вход Питание устройства
Номинальное напряжение питания цепи управления US 24 В DC
Диапазон напряжений относительно US 0,8 ... 1,25
Номинальный ток питания цепи управления IS 40 мА
Номинальное напряжение цепи управления UC 24 В DC
Диапазон напряжений относительно UC 0,8 ... 1,25
Номинальный ток цепи управления IC 5 мА
Порог срабатывания, сигнал "0", напряжение 9,6 В
Порог срабатывания, сигнал "1", напряжение 19,2 В
Защитная схема Защита от переполюсовки Параллельно подключенные диоды для защиты от неправильного подключения
Защита от перенапр.
Время включения, типовое < 35 мс
Время отключения, типовое < 40 мс
Индикация рабочего напряжения LED зел.
Индикатор состояния LED желт.
Индикация ошибок LED красн.
Наименование, вход Вход управляющего сигнала, справа/слева

Выходные данные выхода нагрузки

Номинальное напряжение на выходе 500 В AC
Диапазон номинального выходного напряжения 42 В AC ... 550 В AC
Ток нагрузки макс. 9 А (См. график завис. пар.)
Ток нагрузки, минимальный 0 А
Расчетный рабочий ток при AC-51 9 А
Расчетный рабочий ток при AC-53a 6,5 А
Ток утечки 0 мА
Остаточное напряжение < 0,5 В
Импульсный ток 100 А (t = 10 мс)
Защитная схема Защита от перенапр.

Выходные данные выхода обратного сигнала

Указание Сигнал обратной связи 01: Сухой переключающий контакт, сигнальный контакт
Исполнение контакта 1 переключающий контакт
Материал контакта AgSnO2, твердое золочение
Максимальное напряжение переключения 30 В AC
36 В DC
Минимальное напряжение переключения 100 мВ, DC/AC (при 10 мА)
Минимальный коммутационный ток 1 мА (при 24 В)
Максимальный пусковой ток 50 мА
Макс. ток продолжительной нагрузки 50 мА
Мощность отключения (активная нагрузка), максимальная 1,2 Вт (при 24 В DC)
Указание следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 5 В (при100 мA)
Минимальный коммутационный ток 10 мА (при 12 В)
Макс. ток продолжительной нагрузки 6 А
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
20 Вт (При 48 В постоян. тока)
18 Вт (При 60 В постоян. тока)
23 Вт (при 110 В пост. тока)
40 Вт (При 220 В постоян. тока)
1500 ВА (При 250 В AC)
Schaltvermögen nach IEC 60947-5-1 2 А (при 24 В, DC13)
0,2 А (при 110 В, DC13)
0,1 А (при 220 В, DC13)
3 А (при 24 В, AC15)
3 А (при 120 В, AC15)
3 А (при 230 В, AC15)

Характеристики клемм

Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение провода AWG/kcmil, мин. 26
Сечение провода AWG/kcmil, макс. 14

Общие сведения

Испытательное напряжение, вход / выход 4 кВeff
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу Устанавливаются в ряд с промежутком = 20 мм
Режим работы 100 % ED
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы DIN EN 50178
EN 60947
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное импульсное напряжение / изоляция 6 кВ / безопасное разделение
Расчетное напряжение изоляции 500 В
Степень загрязнения 2
Категория перенапряжения III

Размеры

Ширина 22,5 мм
Высота 99 мм
Глубина 114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Степень защиты IP20

eCl@ss

eCl@ss 4.0 27371102
eCl@ss 4.1 27371102
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601

ETIM

ETIM 2.0 EC000066
ETIM 3.0 EC000066
ETIM 4.0 EC000066
ETIM 5.0 EC000066

UNSPSC

UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121514
