Полупроводник. реверсивн. контактор - ELR W3-230AC/500AC- 2I Phoenix Contact арт. 2297044

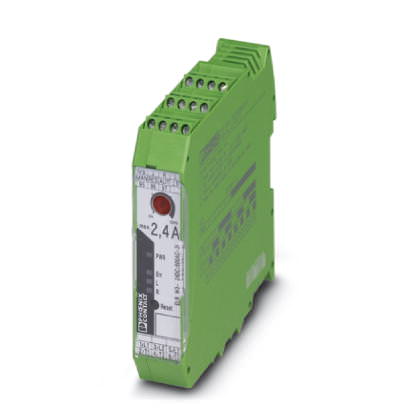

Полупроводник. реверсивн. контактор - ELR W3-230AC/500AC- 2I Phoenix Contact артикул 2297044 Феникс Контакт, фото на Овертайм

Полупроводник. реверсивн. контактор - ELR W3-230AC/500AC- 2I Phoenix Contact арт. 2297044

Артикул: 2297044
Под заказ
15320.41  ₽  / шт.
~195.88 €
-10%, экономия 1702.27 ₽
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Хочу дешевле
Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Трехфазный полупроводниковый реверсивный контактор "4 в 1", со входом 230 В пер. тока, выходной ток 2 А, аварийный останов и настраиваемая схема отключения при перегрузке

Входные данные

Наименование, вход Питание устройства
Частота сети 40 Гц
100 Гц
Номинальное напряжение питания цепи управления US 230 В AC
Диапазон напряжений относительно US 0,4 ... 1,1
Номинальный ток питания цепи управления IS 4 мА
Номинальное напряжение цепи управления UC 230 В AC
Диапазон напряжений относительно UC 0,4 ... 1,1
Номинальный ток цепи управления IC 7 мА
Порог срабатывания, сигнал "0", напряжение 44 В AC
Порог срабатывания, сигнал "1", напряжение 85 В AC
Защитная схема Защита от перенапр.
Время включения, типовое < 35 мс
Время отключения, типовое < 80 мс
Индикация рабочего напряжения LED зел.
Индикатор состояния LED желт.
Индикация ошибок LED красн.
Наименование, вход Вход управляющего сигнала, справа/слева

Выходные данные выхода нагрузки

Номинальное напряжение на выходе 500 В AC
Диапазон номинального выходного напряжения 42 В AC ... 550 В AC
Ток нагрузки макс. 2,4 А (См. график завис. пар.)
Ток нагрузки, минимальный 180 мА
Расчетный рабочий ток при AC-51 2,4 А
Расчетный рабочий ток при AC-53a 2,4 А
Ток утечки 0 мА
Остаточное напряжение < 0,3 В
Импульсный ток 100 А (t = 10 мс)
Защитная схема Защита от перенапр.

Выходные данные выхода обратного сигнала

Указание Обратная сигнализация 01: сухой переключающий контакт

Выходные данные контакта для передачи сообщений

Измерение свыше Преобразователь тока для проводников L1 и L3

Характеристики клемм

Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение провода AWG/kcmil, мин. 26
Сечение провода AWG/kcmil, макс. 14

Общие сведения

Испытательное напряжение, вход / выход 4 кВeff
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу Устанавливаются в ряд с промежутком = 20 мм
Режим работы 100 % ED
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы DIN EN 50178
EN 60947
Наименование Требования к электростанции
Стандарты / нормативные документы DWR 1300 / ZXX01/DD/7080.8d
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное импульсное напряжение / изоляция 6 кВ / безопасное разделение
Расчетное напряжение изоляции 500 В
Степень загрязнения 2
Категория перенапряжения III
Категория согласно EN 954-1 3

Размеры

Ширина 22,5 мм
Высота 99 мм
Глубина 114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Степень защиты IP20

eCl@ss

eCl@ss 4.0 27371102
eCl@ss 4.1 27371102
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601

ETIM

ETIM 2.0 EC000066
ETIM 3.0 EC000066
ETIM 4.0 EC000066
ETIM 5.0 EC000066

UNSPSC

UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121514
