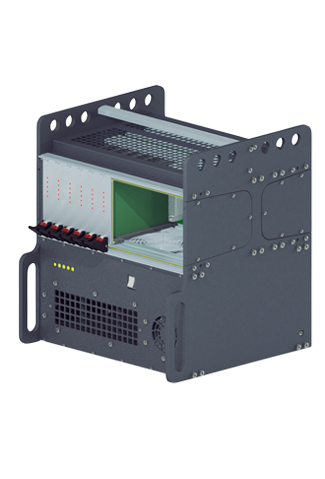

Прочный корпус OpenVPX от Polyrack

27 Февраля 2017
Модульная платформа и система разработки программ могут быть использованы в VME / 64xand и VPX, основанных на встроенных приложениях. Система разработки с жестким модулем из алюминиевой конструкции для 3U платы поддерживает объединенные платы до 10 слотов с шагом 0,8 или 1,0 дюйма.

Платформа поддерживает любое сочетание 3U конвекции или охлаждение за счёт теплопроводности платы на передней и задней панели. Шасси позволяет техническому и системному разработчику доступ ко всем сторонам панели. Для эффективного охлаждения шасси включает в себя 4 вентилятора высокой производительности 120 куб /мин, размещенные под каркасом для плат. Шасси с черным порошковым покрытием включает в себя задний вход питания переменного тока, модуль с выключателем питания, предохранители и заземление.

Устройство включает в себя модульный блок питания системы и предлагает широкий диапазон мощности.

В качестве опции могут быть установлены шасси боковых пластин в соответствии с требованиями по ЭМС.

Платформа также предлагает поддержку RTM (модуль задней передачи).

Основные характеристики:

  • Размеры: 9U /63 HP – 371,5 х 341,1 х 324,8 мм (B x Ш x Г)
  • Каркас для плат: рельсы и направляющие IEEE 1101-10/11, вертикальная стойка крепления 3U х 160 мм, задняя панель ввода/вывода 3U х 80мм, совместим с VITA46, VITA48 (REDI), VITA65
  • Конструкция: детали и боковая панель (0,32"); 6082-T6 алюминий
  • Направляющая: литые пластиковые наконечники и экструзия алюминия
  • Вес: приблизительно 26 кг
  • Охлаждение: охлаждение воздуха через 4 вентилятора 120 куб /мин
  • Объединительная панель: 3U / 6-Слот OpenVPX (Vita на 65), 1” шаг по пазам
  • ВР-профиль: CEN06-15.2.2-3 с РТМ
  • Потребляемая мощность: 220В / 6А
  • Мощность на входе: штепсели IEC-Разъем + двухступенчатый фильтр + двойной держатель предохранителя + выключатель питания 250 В переменного тока, 50/60 Гц / 1 to10A (2 предохранителя (Ø5 х 20 мм) Макс. 250 В
  • Источник питания: фиксированный модуль переменного/постоянного тока, 90-264В / 47 - 63 Гц 900 Вт
  • Ударопрочность: соответствует стандарту MILSTD-810E/Ф Метод 516.5, Pro я, IV и VI
  • Вибрации: соответствует стандарту MILSTD-810E, Метод 514.4, Pro I, CAT 1, 9
  • EMC: EN61000-6-2 / 3, EN60601-1-2 Излучаемое электрическое поле EN55011, EN55022 (Согласно CISPR.11 / 22) Класс B, FCC47 Часть 15 Подраздел В, передаваемое излучение EN55011, EN55022 (согласно CISPR.11 / 22) Класс B, FCC47 часть 15 Подраздел B
  • Безопасность: Разработан в соответствии с IEC / EN 60950-1, NO UL60950-1 / CSA 22.2 NO 60950-1
  • Рабочая температура: от -20 ° С до 65 ° С
  • Температура хранения: от -40ºC до 70ºC
