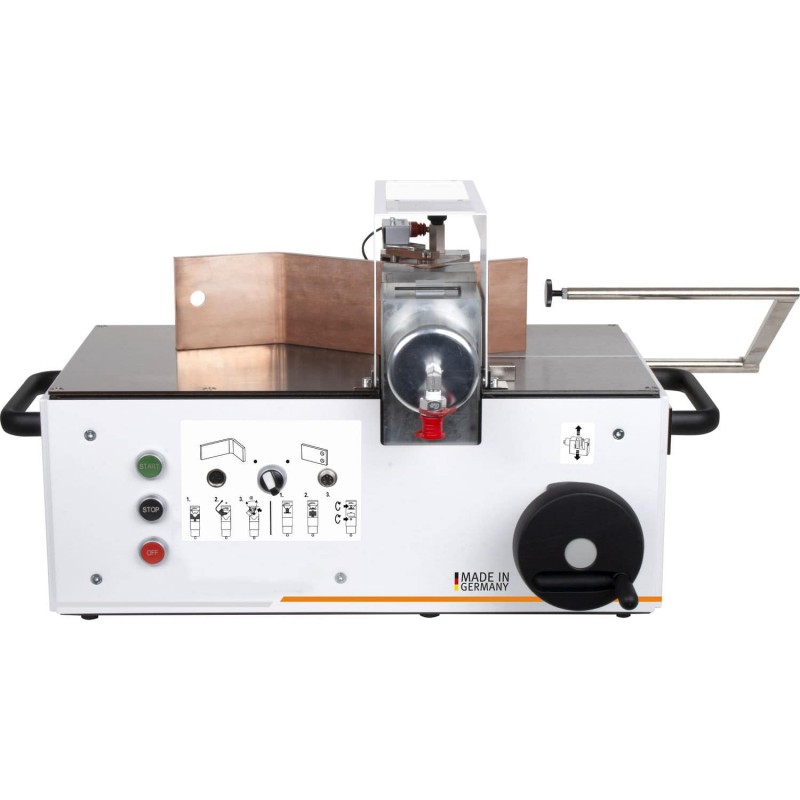

ALFRA Машина для гибки и перфорации токопроводящих шин BS125 Alfra арт. 03200SET.NG
Данный шиногиб предназначен для обработки токопроводящих шин до 120х12мм.
С помощью модели шиногиба арт. 03200SET.NG специалисты по сборке электротехнических шкафов могут выполнять гибку и перфорацию медных шин всего за несколько операций. В режиме гибки достаточно установить гибочную матрицу в гидравлический поршень, а требуемый угол гибки задается с помощью регулировочного винта. В режиме пробивки возможно получить отверстия Ø6,6 – 21,5мм, овальные отверстия до 18х21мм.
В комплект поставки арт 03200SET.NG входит:
- Гибочная матрица R10 (арт. 03202.L)
- продольный ограничительный упор
Дополнительно можно заказать:
- Этажный гибочный штамп с 2-мя парами нажимных пластин для ступеней 5 и 10мм (максимальный диапазон 100х5мм / 60х10мм) - арт. 03246
Производитель рекомендует к данному устройству электро-гидравлический насос AHP-M1 (включая гидравлический шланг 2м) арт. 03857 и ножной выключатель (с одной педалью) арт. 03862.NG
Для перфорации медных шин: круглые пуансоны (арт. 03204-03214), круглые матрицы (арт. 03230-03240), а также овальные штампы (арт. 03241 (размеры указываются заказчиком)) заказываются дополнительно.
Технические характеристики по перфорации:
Толщина материала макс.: 12мм
Ширина материала до: 110мм по центральной оси
Габариты станка ДхШхВ : 700х410х410 мм
Вес: 60 кг
Технические характеристики по гибки:
Угол гибки: более 90°
Мин. плечо изгиба: 50мм
Мин. U-гибка: 100мм
Мин. Z-гибка: 72мм (зависит от толщины материала)
Гибка токопроводящих шин
Установить переключатель в положение «Гибка».
Гибочную матрицу вставить в гидравлический поршень, а электрический угломер установить в круглый направляющий паз контрблока. Соединительный кабель подключить к двигателю. Нужный угол гибки фиксируется на угловой шкале регулировочным винтом. В зависимости от толщины материала из-за пружинящих свойств меди мы рекомендуем устанавливать значение угла на 1° - 3° больше необходимого.
Следует проверить первый угол сгиба. Данный угол можно воспроизвести любое количество раз, поскольку процесс гибки автоматически прерывается при достижении угла, благодаря электрическому контактному выключателю.
Перфорация токопроводящих шин
Установить переключатель в положение «Перфорация».
Пуансон с неопреновым сбрасывателем и соответствующую матрицу вставить в установочные отверстия. При помощи потайного винта сбоку зафиксировать пуансон. В зависимости от ширины шины и требуемого расположения отверстий произвести бесступенчатую регулировку (поднять или опустить) гидравлического блока с помощью маховика. Счетный механизм, установленный на маховике, показывает высоту в мм до центра отверстия. Мы рекомендуем предварительно накернивать обрабатываемую шину с последующим выравниванием центра пуансона по этой метке для точного расположения отверстий. Неопреновый сбрасыватель и встроенный электрический сенсор обеспечивают автоматический возврат пуансона в исходное положение.
