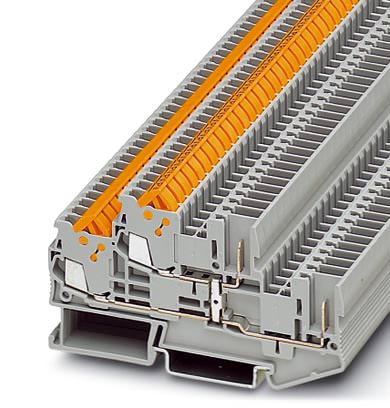

Двухъярусные клеммы, Сечение: 0,25 мм² - 1,5 мм², AWG: 24 - 16, Тип подключения: Разъемное / быстрое подключение, Ширина: 5,2 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15
| Количество ярусов | 2 |
|---|---|
| Количество точек подключения | 4 |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Максимальный ток нагрузки | 17,5 А (для кабеля сечением 1,5 мм2) |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 61984 |
| Максимальный ток нагрузки (нижний ярус) | 17,5 А |
| Дополнительный текст | для кабеля сечением 1,5 мм2 |
| Номинальный ток IN (нижний ярус) | 17,5 А |
| Номинальное напряжение UN | 500 В |
| Открытая боковая стенка | ja |
| Циклы установки, механич. | 100 |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение | 1 Н |
| Результат испытаний глухой посадки | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 1,5 мм² |
| Кратковременный ток | 0,18 кA |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат термических испытаний | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 0,02 g²/Гц |
| Ускорение | 0,8г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат испытания на ударопрочность | Испытание проведено |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
| Ширина | 5,2 мм |
|---|---|
| Длина | 87,8 мм |
| Высота NS 35/7,5 | 49,9 мм |
| Высота NS 35/15 | 57,4 мм |
| Указание | При повторном подключении проводника, следует отрезать ту часть проводника, которая была в контакте с зажимом до этого. |
|---|---|
| Подключение согласно стандарту | МЭК 61984 |
| Тип подключения | Разъемное / быстрое подключение |
| Сечение жесткого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 16 |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 16 |
| Калиберная пробка | A3 |
| Материал, изоляция проводника | ПВХ / PE |
| eCl@ss 4.0 | 27141118 |
|---|---|
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141118 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
